Офису или конференц-залу нужны три системы: питание, освещение и проводная сеть. Часто заказчик нанимает на них трёх разных исполнителей. Каждый выполняет свой раздел, и на стыках остаются вопросы, за которые никто не отвечает. Ниже разобрано, где возникают такие стыки, что даёт один подряд и что указать в техническом задании.
Где возникают стыки
- Трассы под потолком. Электрик и монтажник СКС прокладывают лотки независимо, и места под потолком на оба не хватает.
- Питание шкафа СКС. Монтажник сети ставит шкаф. Линию питания к нему никто не заложил.
- Место под щит и шкаф. Оба исполнителя рассчитывают на одну нишу.
- Отделка. Каждый подрядчик вскрывает потолок отдельно, и потолок восстанавливают несколько раз.
- Сдача. Документы приходят от трёх исполнителей в разное время и в разном составе.

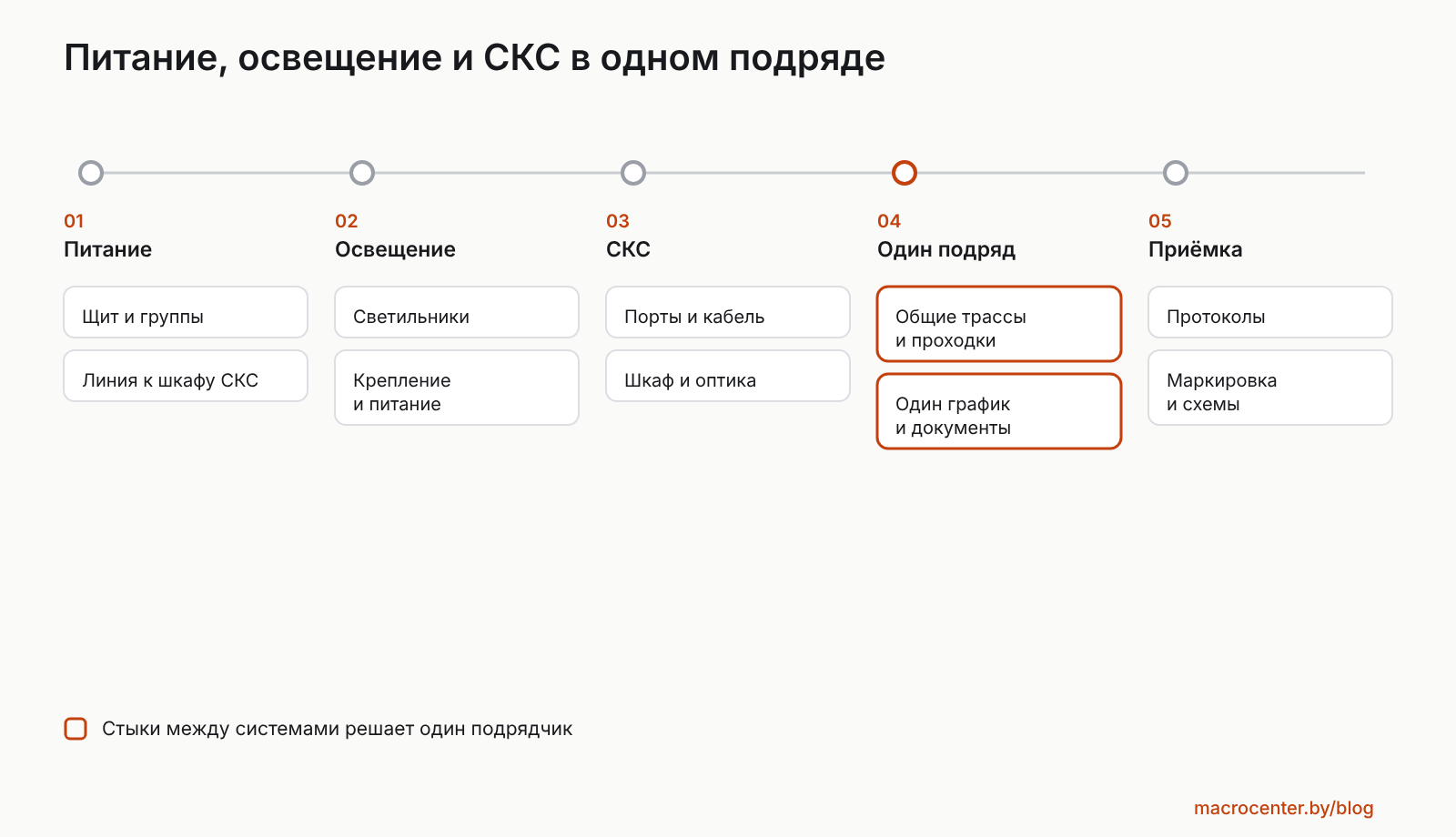

Что даёт один подряд
Один подрядчик планирует трассы, проходки и места под оборудование сразу для всех систем. Заказчик получает один график, одного ответственного и один комплект документов при сдаче. Вопросы на стыках решаются внутри подрядчика и не превращаются в переписку между исполнителями.
Что указать в техническом задании
| Раздел | Что указать |
|---|---|
| Питание | Групповой щит, состав групп, отдельная линия для шкафа СКС |
| Освещение | Тип и количество светильников, кто их поставляет, способ крепления |
| СКС | Количество портов, категория кабеля, нужна ли оптика, размер и место шкафа |
| Условия | Работы до или после отделки, работа в действующем здании |
| Приёмка | Протоколы измерений электрики, протоколы тестирования линий СКС, маркировка, схемы |
Подробнее о составе ТЗ для дизайнерских светильников написано в статье о дизайнерском освещении в тендере. Общий пакет документов участника разобран в статье о документах подрядчика в тендере.
Что проверить при приёмке
- Автоматы в щите подписаны, однолинейная схема передана.
- Порты на патч-панелях пронумерованы и совпадают с номерами розеток на рабочих местах.
- Линии СКС протестированы, протоколы переданы.
- Измерения электрических линий выполнены, протоколы переданы.
- Потолок и отделка восстановлены после всех трасс.
Порядок приёмки описан в статье о сдаче объекта.
Пример с объекта
На Минском заводе игристых вин мы выполнили для конференц-зала щит питания, коммутационный шкаф с оптикой и медными линиями и дизайнерское освещение. Подробности в паспортах объектов о сетях и питании зала и об освещении.
Как мы работаем
ООО «МаКроЦентр» выполняет электромонтажные работы по аттестату соответствия № 0020686-СТ. Копии документов размещены в разделе Документы.
Мы берём питание, освещение и структурированные кабельные системы одним договором или отдельными разделами. Документацию по закупке можно отправить через раздел Тендеры.
Частые вопросы
Можно ли заказать только СКС без электрики?
Да. Берём отдельный раздел, если остальные системы делает другой исполнитель.
Кто подводит питание к шкафу СКС?
При одном подряде этим занимается тот же подрядчик. При разных исполнителях это указывают в ТЗ отдельной строкой.
Какие документы передают по СКС?
Протоколы тестирования линий, схему расположения портов и маркировку.
Когда лучше монтировать СКС и освещение?
Трассы прокладывают до чистовой отделки потолка, светильники и оборудование ставят после неё.
Дороже ли один подряд, чем три отдельных?
Сравнивают итог с учётом переделок на стыках и повторного вскрытия потолка. Без этих работ общий бюджет обычно проще удержать.
